Açık Halı Saha Yapımı Teknik Şartnamesi
Bu teknik şartname 800-1500m2 arası ölçülerdeki halı sahalar için geçerlidir.
Halı saha yapımıaltyapı işleri, demir işleri, suni çim ve diğer bütün kalemler hakkında detaylı bilgiyi burada bulabilirsiniz.
ALTYAPI İŞLERİ
- Halı Sahanın yapılacağı alanda aplikasyon çalışması yapıldıktan sonra zemin sıfır koduna gelecek şekilde tesviye edilip vibrasyonlu silindir ile sıkıştırılır.
- Hafriyat çalışması yapıldıktan sonra, çevre hatılı için 30cm derinlikte kazı yapılır.
- Kazı yapılan yere 30cm genişliğinde 50cm yüksekliğinde çift yüzeyli ahşap kalıp bağlanır. Kalıp İçerisine Ø 12mm çaplı iki alt iki üst demir donatı yerleştirilir.
- Yerleştirilen demir donatıya 30cm ara ile Ø8mm çaplı etriyeler bağlanır.
- Etriyeler bağlandıktan sonra çevre direklerin geleceği yerlere 3m ara ile(Ø 89x3mm)ankraj boruları içerisinde demir donatıya sabitlenir.
- Zemine gelecek suyu drene etmek ve saha dışına tahliye etmek için 3m.aralıklarla (Ø 50mm) PVC borular hatıl içerisine yerleştirilir.
- Çevre kalıplarına BS 20(C 20) Hazır beton dökülerek betonarme hatıl oluşturulur.
- Hatıl betonu tamamlandıktan sonra 10–15 cm yüksekliğinde 3 nolu(20mm-30mm) kırmataş makina ile serilip uygun tonajdaki silindir ile sıkıştırılır. Sıkıştırılan 3 nolu kırmataşı üzerine yüzey kotuna göre 5-10 cm yüksekliğinde 1’nolu(5mm-12mm) kırmataş serilip el ile Reglajı yapılır.

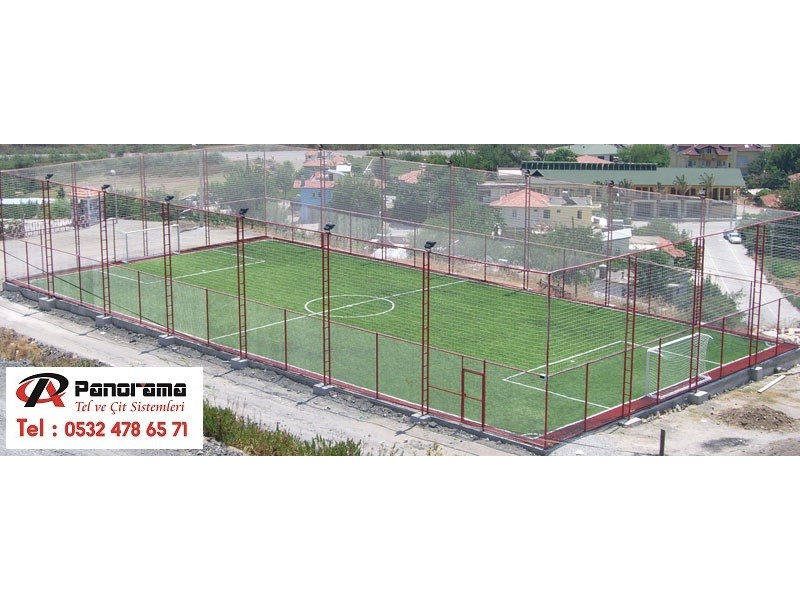

DEMİR BORU İŞLERİ
- Alt yapı tamamlandıktan sonra beton hatıla ankre edilen(Ø 89x3mm) borulara 7 m. yüksekliğinde (Ø 76x3mm)borular dikey olarak kaynakla monte edilir.
- Dikmelere 3 sıra (üst, orta ve alt) Ø 60x2mm borular yatay olarak kaynakla monte edilir.

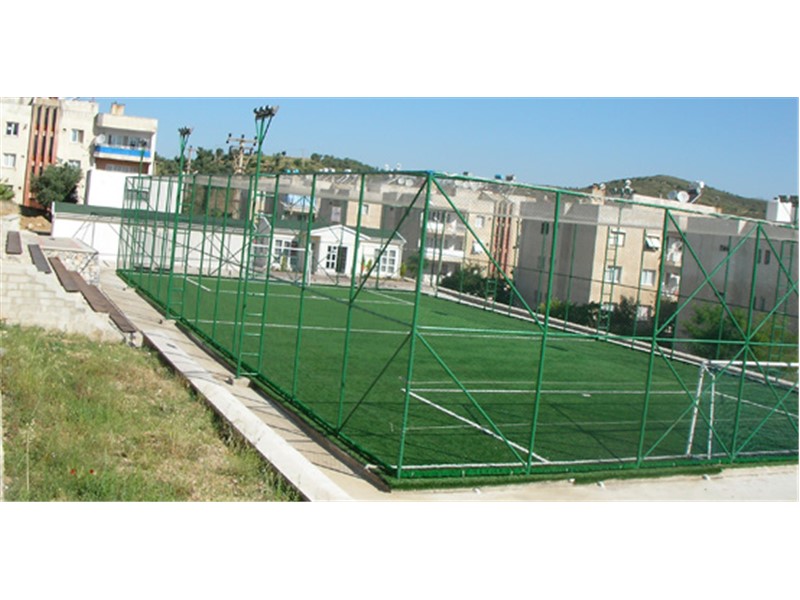

- Köşelere, kale arkalarına ve uzun kenarlara (Ø 60x2mm) borular diyagonal olarak kaynakla bağlanır.
- Aydınlatma için sahanın uzun kenarlarına 4’er adet. (Saha ölçülerine göre değişkenlik gösterir)8 m yüksekliğinde (Ø 76x3mm) borular merdivenli olarak konstrüksiyona monte edilir.
- Konstrüksiyona istenilen yerde(Ø 60x2mm)borudan bir adet men teşeli kapı yapılır.
- Ayrıca sahaya kale direkleri (Ø 89x3mm) boru kullanılarak istenilen ölçüde yapılır.
- Tüm Demir imalatı Pas önleyici koruyucu son kat parlak boyanın özelliklerini birleştirerek sunan, sentetik reçineli özel metal antipas boya ile(Nefti Yeşil) renkte boyanır.

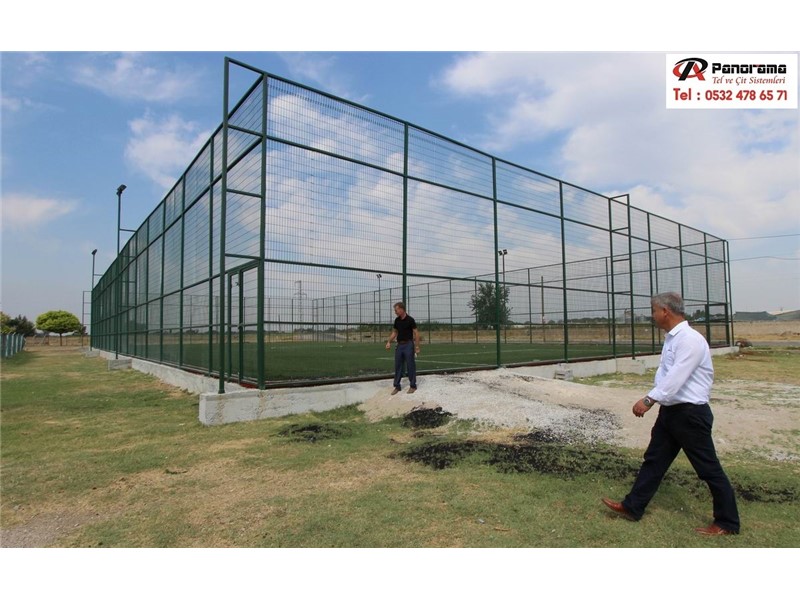

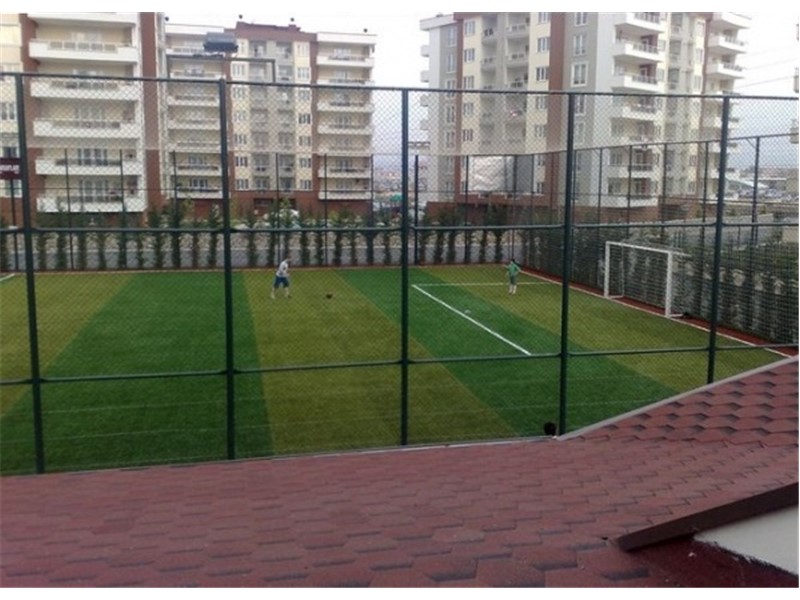

TEL ÇİT ve FİLE İŞLERİ
- Saha etrafı 3m yüksekliğinde 3,5 mm et kalınlığında, 50x50mm göz aralığında, daldırma galvanizli PVC kaplı helezon tel örgü ile kaplanır.
- Tel örgü gerdirilip bağlantıları yapıldıktan sonra, saha uzun kenarına 4, kale arkalarına 5 sıra gelecek şekilde 5 mm çelik halat gerdirilir, daha sonra gerdirilen çelik halatlar klemenslerle sabitlenir.
- Saha yanları ve kale arkaları 4 m yüksekliğinde 120x120mm göz aralığında 90-120 numara % 100 polyamid iplikten yapılmış ağ ile kaplanır.
- Saha üzeri 150x150mm göz aralığında 66 numara % 100 polyamid iplikten yapılmış ağ ile kaplanır.
- Kaleler, 120x120mm göz Aralığında 4 mm % 100 polyamid iplikten yapılmış file ile kaplanır.

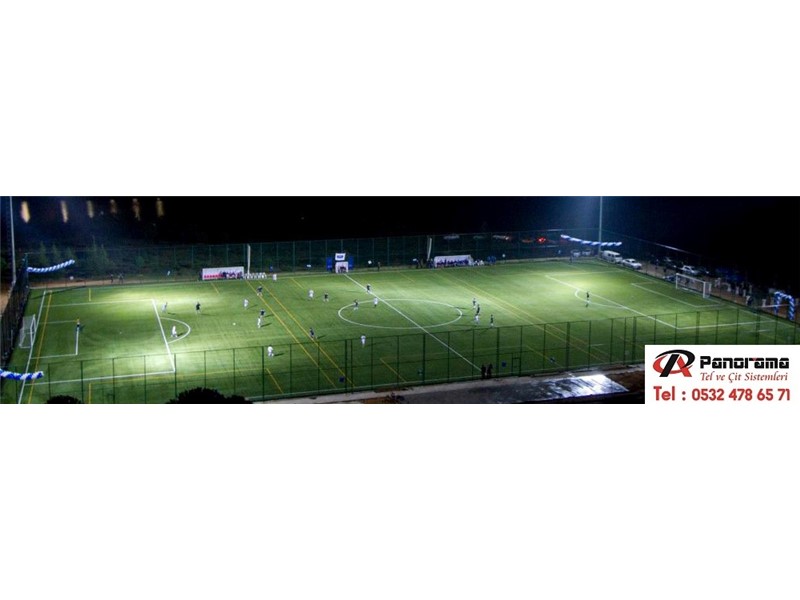

AYDINLATMA ve ELEKTİRİK İŞLERİ
- Merdivenli olarak imal edilen projektör direklerine 12–18 ad.(Saha ölçülerine göre değişkenlik gösterir) İthal 400 W Metal Halide ampullü projektörler monte edilir.
- Elektrik bağlantıları TSE belgeli kauçuk izoleli 4×4 NYY’ Kablo ile yapılır.
- Panoya kadar Elektrik Tesisatı döşenip Projektörler çalışır vaziyette teslim edilir.

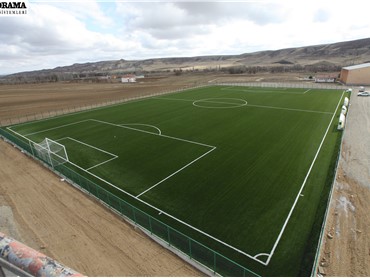

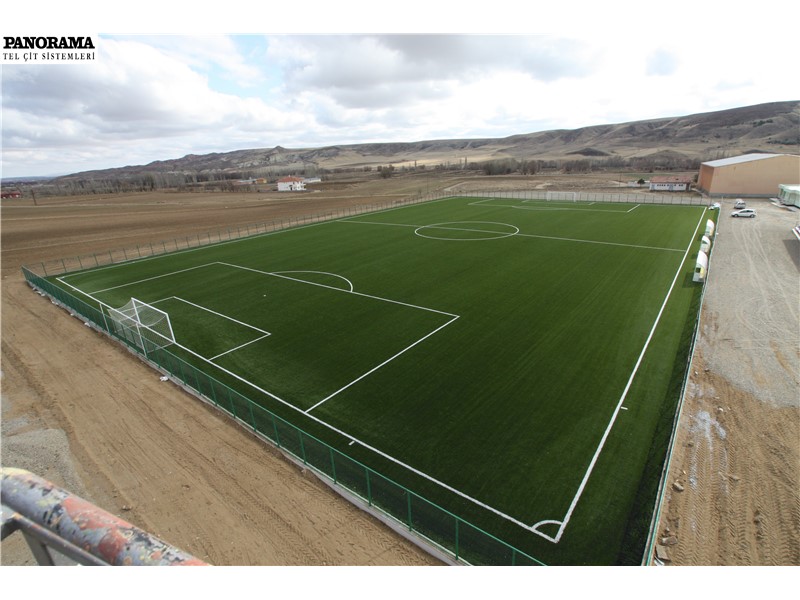

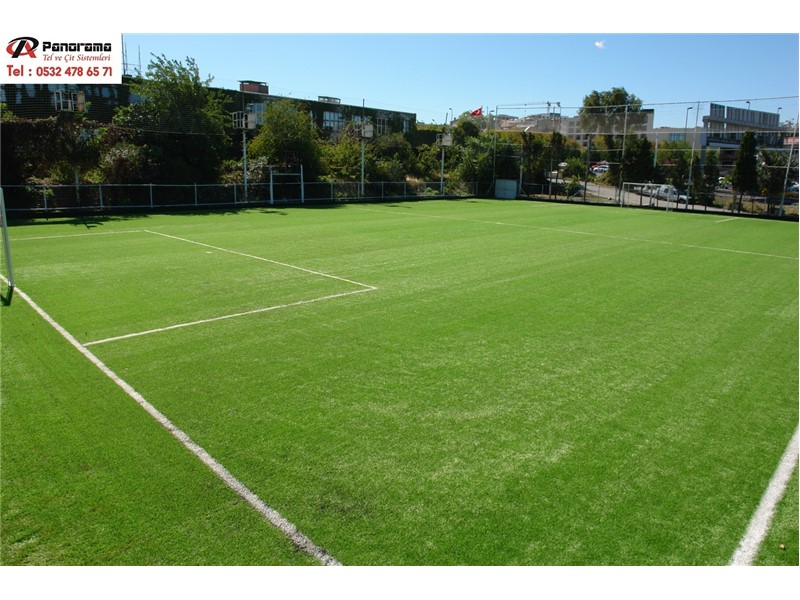

SUNİ ÇİM HALI
- Reglajı yapılmış bir numaralı mıcır üzerine Geotekstil Kırçıllı keçe ıslatılarak serilir.
- Serilen keçe üzerine Kum ve Granül Dolgulu( 11000 Dtex, 7 Yıl Garantili, 55 MM) Çim Halı serilir. (Teknik Özellikler Halı Çeşitlerine göre değişiklik göstermektedir)
- Serilen Çim Halının, ek yerleri 20 cm, Çizgi araları,30cm genişliğinde helmetin bezi yardımı ile yapıştırıcı kullanılarak yapıştırılır.

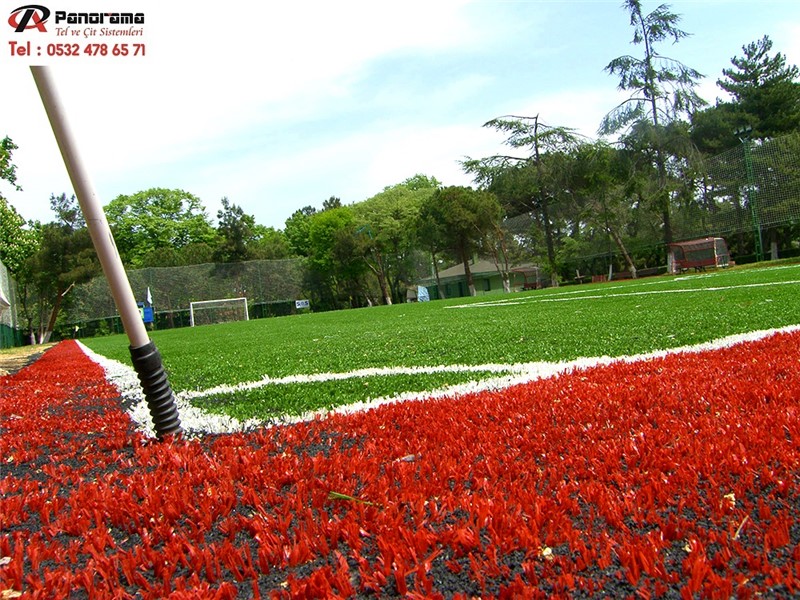

- Saha çizgileri, kesilerek ölçülere uygun olarak yerleştirilir. (Korner ve Taç çizgileriyle tel örgü arasında kalan alan isteğe bağlı olarak kiremit renk olabilir)
- Helmetin bezinde kullanılan Yapıştırıcı, poliüretan bazlı çift kompenantlıdır.
- Halı içine20-30Kg/m2 (Kullanılan Halı çeşidine göre değişkenlik gösterir) gelecek şekilde Elenmiş, yıkanmış, fırınlanmış özel silis kum dökülür.
- Yedirilen Kum üzerine 6–9 kg/m2 (Kullanılan Halı çeşidine göre değişkenlik gösterir) Siyah S.B.R Granül serilir.
- Serilen kum ve granül malzemesi fırçalanır ve saha oyun oynamaya hazır halde teslim edilir.
